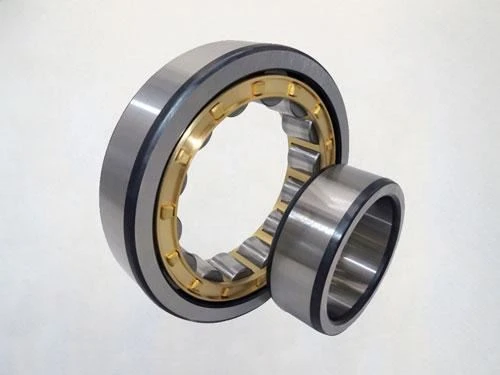

NU 2292 MA Yksirivinen lieriörullalaakeri 460x830x212mm
Nu:n suunnittelemassa laakerin ulkorenkaassa on kaksi kiinteää laippaa ja sisärenkaassa ei ole laippaa, joka voi mukautua aksiaaliseen siirtymään kahteen suuntaan. Irrotettava rakenne helpottaa asennusta ja tekee laakerikomponenteista vaihdettavia.
Tekniset tiedot ja piirustus NU 2292 MA Yksiriviselle lieriörullalaakerille:
| d | 460 mm | Poran halkaisija |
| D | 830 mm | Ulkokehän halkaisija |
| B | 212 mm | Leveys |
| D1 | ≈706 mm | Ulkorenkaan olkapään halkaisija |
| F | 554 mm | Sisärenkaan ajoradan halkaisija |
| r1,2 | min.7,5 mm | Viisteen mitta |
| s | max.16,5 mm | Sallittu aksiaalinen siirtymä |
| da | min.492 mm | Väliholkin halkaisija |
| da | max.542 mm | Väliholkin halkaisija |
| db | min.559 mm | Akselin vasteen halkaisija |
| Da | max.798 mm | Kotelon tukiosan halkaisija |
| ra | max.6 mm | Fileen säde |
| Perusdynaaminen kuormitusluokitus | C | 5 120 kN |
| Staattinen peruskuormitusluokitus | C0 | 8 650 kN |
| Väsymiskuormitusraja | Pu | 655 kN |
| Referenssinopeus | 700 r/min | |
| Rajoittaa nopeutta | 1 100 r/min | |
| Minimi kuormituskerroin | kr | 0.2 |
| Raja-arvo | e | 0.3 |
| Aksiaalinen kuormituskerroin | Y | 0 |
| Massa | 527 kg |
Yksirivisen lieriörullalaakerin NU 2292 MA sovellukset:
Sitä käytetään laajalti suurissa ja keskikokoisissa moottoreissa, liikkuvassa kalustossa, työstökoneiden karoissa, polttomoottoreissa, generaattoreissa, kaasuturbiineissa, alennuslaatikoissa, teräsvalssaamoissa, tärynäytöissä sekä nosto- ja kuljetuskoneissa.
Kuva varastosta:
Niitä on varastossa nopeaa toimitusta varten.
