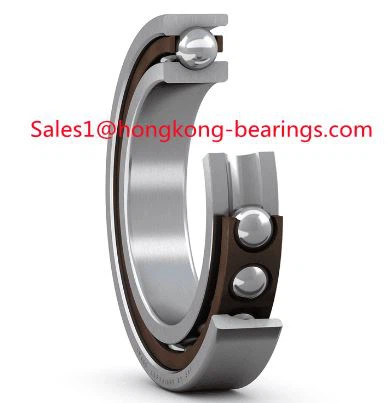

71903CE/HCP4AHerittäin tarkka kulmakoskettimen kuulalaakerin tekniset tiedot
| Nimitys | 71903 CE/HCP4AH | |
| Luokka | ||
| Kulmakosketuskuulalaakeri, erittäin tarkka | ||
| Mitat | ||
| d (reiän halkaisija) | 17 mm | 0,669 |
| D (Ulkohalkaisija) | 30 mm | 1.181 sisään |
| B (Leveys) | 7 mm | 0,276 |
| W (paino) | 0.014 kg | 0,031 paunaa |
| Tekniset tiedot | ||
| Cr (kN) Dynaamisen peruskuormituksen luokitus | 3.32 | |
| C0r (kN) Staattisen kuormituksen perusluokitus | 1.56 | |
| Väsymiskuormituksen raja-arvo (kN) | 0.067 | |
| Rasvavoitelun saavutettavissa oleva nopeus (r/min) | 83 000 | |
| Öljy-ilmavoitelun saavutettavissa oleva nopeus (r/min) | 127 000 | |
| Kosketuskulma | 15 ° | |
| Kuulan halkaisija (mm) | 3,969 mm | |
| Pallojen määrä | 13 | |
| Viiterasvan määrä | 0,2 cm3 | |
| Hylje | Ei | |
| Tarkkuus | P4 | |
Laajennettu 71903.CE. HCP4AH kulmakosketuskuulalaakerit 17*30*7
| Nimitys | Tärkeimmät dimensiot | Peruskuormituksen luokitukset | Saavutettavissa oleva nopeus | ||||
| dynaaminen | staattinen | Rasvan voitelu | Öljy-ilmavoitelu | ||||
| d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | [r/min] | [r/min] | |
| 71903 ACE/P4AH | 17 | 30 | 7 | 3.19 | 1.46 | 63 000 | 95 000 |
| 71903 ACE/HCP4AH | 17 | 30 | 7 | 3.19 | 1.46 | 75 000 | 115 000 |
| 71903 CE/P4AH | 17 | 30 | 7 | 3.32 | 1.56 | 70 000 | 106 000 |
| 71903 CE/HCP4AH | 17 | 30 | 7 | 3.32 | 1.56 | 83 000 | 127 000 |
| S71903 ACD/P4A | 17 | 30 | 7 | 3.97 | 2 | 45 000 | |
| S71903 ACD/HCP4A | 17 | 30 | 7 | 3.97 | 2 | 53 000 | |
| S71903 CD/P4A | 17 | 30 | 7 | 4.16 | 2.08 | 50 000 | |
| S71903 CD/HCP4A | 17 | 30 | 7 | 4.16 | 2.08 | 63 000 | |
| 71903 ACD/P4A | 17 | 30 | 7 | 48 000 | 75 000 | ||
| 71903 CD/P4A | 17 | 30 | 7 | 53 000 | 80 000 | ||
| 71903 ACD/HCP4A | 17 | 30 | 7 | 56 000 | 90 000 | ||
| 71903 ACE/P4A | 17 | 30 | 7 | 63 000 | 95 000 | ||
| 71903 CD/HCP4A | 17 | 30 | 7 | 63 000 | 100 000 | ||
| 71903 CE/P4A | 17 | 30 | 7 | 70 000 | 106 000 | ||
| 71903 ACE/HCP4A | 17 | 30 | 7 | 75 000 | 115 000 | ||
| 71903 CE/HCP4A | 17 | 30 | 7 | 83 000 | 127 000 | ||
| 7003 ACE/P4AH | 17 | 35 | 10 | 5.59 | 2.45 | 56 000 | 88 000 |
| 7003 ACE/HCP4AH | 17 | 35 | 10 | 5.59 | 2.45 | 68 000 | 103 000 |
